WL全自动钢筋螺纹生产线怎么样?

分类:行业论坛 2700

WL全自动钢筋螺纹生产线



钢筋螺纹自动加工生产线 简介:



北京五隆兴科技发展有限公司全自主开发的获多项国家专利产品“GLX-Z 16-50(12)”型WL全自动钢筋螺纹生产线,是国内首条具有全自动功能的钢筋螺纹加工生产线,它包含控制系统智能化、信息化生产管理,钢筋下料锯切,直螺纹滚轧,螺纹在线检测等四大功能,其“钢筋直螺纹在线检测”属国内外首创技术,填补了钢筋螺纹加工“无人化、智能化质量管控”技术的空白,是该全自动钢筋螺纹生产线的核心技术!



WL全自动钢筋螺纹生产线怎么样?插图





钢筋螺纹自动加工生产线 特点:



“全自动化”:钢筋螺纹加工、检测全生产线仅需2人操作,全机械、全自动控制;

“快速、高效”:设计生产周期为12-14秒,生产线锯切、滚丝、检测可在钢筋两端同步进行,设计班产能力8小时可加工钢筋丝头4000个,相当于普通方式加工30个工人一班的生产能力;



WL全自动钢筋螺纹生产线怎么样?插图1



“全天候作业”:钢筋加工生产线不受气候影响,可24小时全天候作业;

“高品质性”:螺纹精度全部可达6级,且不受任何外界条件、人员因素的干扰,一致性好;



WL全自动钢筋螺纹生产线怎么样?插图2

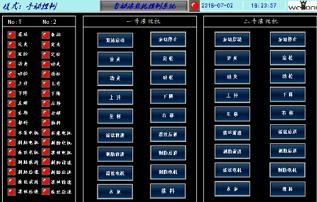

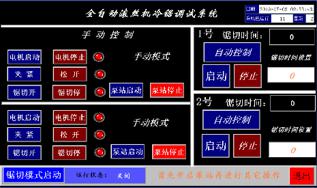

“人机对话”:无论设备故障、定期保养、定期更换刀具、螺纹尺寸检测超差等情况出现,均会报警并提示可能故障点、问题解决方法;

“信息化管理”:信息化模块可时时向现场操作人员,项目、公司管理人员反馈钢筋加工、质量、进度、计划、库存等信息,发出采购、加工指令,做到电脑、手机多终端无纸化、无盲点管控。



钢筋螺纹自动加工生产线 技术参数:





序号 项目 参数 备注
1 钢筋加工规格 16 – 50 mm 滚丝轮分为三种规格(p=2.0、2.5、3.0)
2 钢筋加工长度 1.5 – 12.0 m
3 生产线加工效率 12 S /次 ; 4000 个/ 8小时 保证供料、连续运行情况下
4 螺纹加工精度 长度:±1.0mm;螺纹:6级 按系统提示要求定期更换刀具情况下
5 生产线动力电源 380V / 50Hz
6 生产线装机容量 32.0 Kw 包括机械动力头、液压系统
7 生产线占地尺寸 12.0×16.0 m
8 生产线主机重量 12,000 Kg 包含液压油重量,未含机架等辅助装置重量



钢筋螺纹自动加工生产线主要模块功能:

WL全自动钢筋螺纹生产线怎么样?插图3



生产线控制中心指挥模块

依据系统界面提示做生产班前设备准备;

依据项目、公司信息管理系统给生产线下达订单指令,系统自动生成日加工计划单并排产;

按照生产指令待加工钢筋长度,人工辅助调整设备位置;

生产线操作员依据系统界面指令,人工调整滚丝头加工规格,更换相应规格滚丝轮;

准备就绪并接可加工指令后开始加工;

系统自动生成生产统计报表。



WL全自动钢筋螺纹生产线怎么样?插图4





钢筋锯切加工模块

采用铣切加工工艺,加工端面平整,完全满足连接接头变形性能要求;

铣切加工低噪、无粉尘污染,符合环保要求;

钢筋锯切加工效率高于滚丝效率;

锯切长度误差控制在 ≤ ±1.0 mm, 钢筋定尺测量采用自动方式。



WL全自动钢筋螺纹生产线怎么样?插图5

钢筋螺纹滚轧加工模块

螺纹滚轧采用剥肋滚轧及整形直接滚轧两种工艺,依客户需求配置生产线装置;

剥肋或整形与螺纹滚轧分为两个工艺环节、两套装置,利于提高生产加工效率;

人工辅助快速调整螺纹加工直径,每次仅需时10分钟左右;

本生产线螺纹滚丝采用高速滚轧工艺及专用快速退刀机构;

滚丝轮采用优质材料、工艺,使用寿命可达常规产品的数倍,避免频繁更换配件。
