隧道钢筋工程施工痛点：



钢筋工程施工效率低；

现场施工人员数量多、劳动强度大；

隧道“环形钢筋”最后一个接头机械连接难度大、质量难保证；

钢筋工程作业机械化程度低。

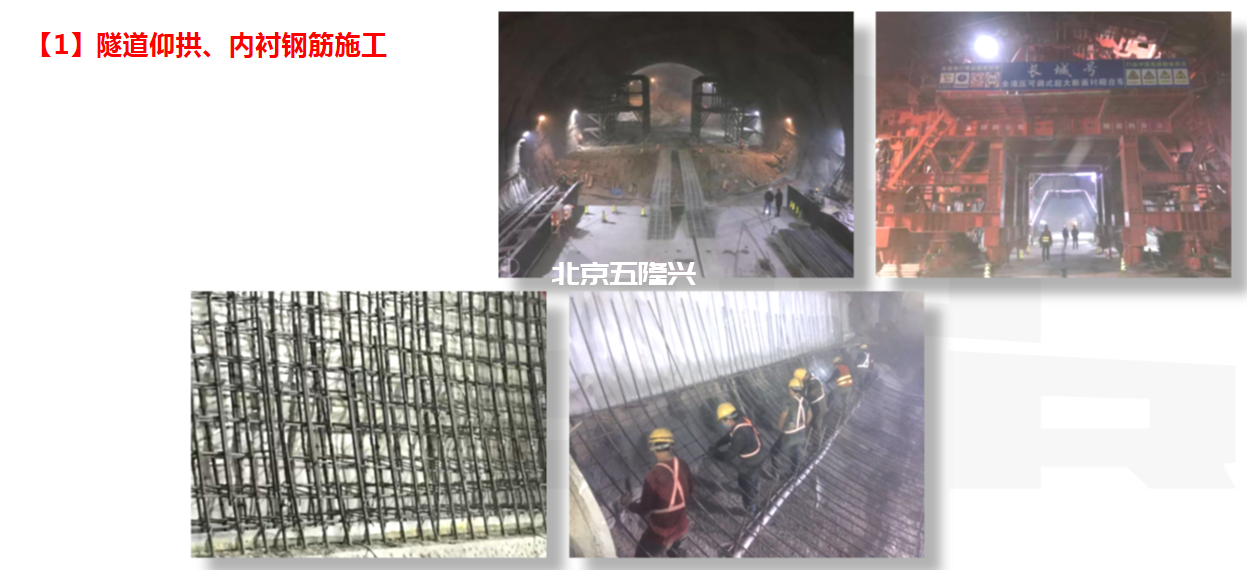

隧道仰拱、内衬钢筋施工图



隧道钢筋工程工业化施工方案：

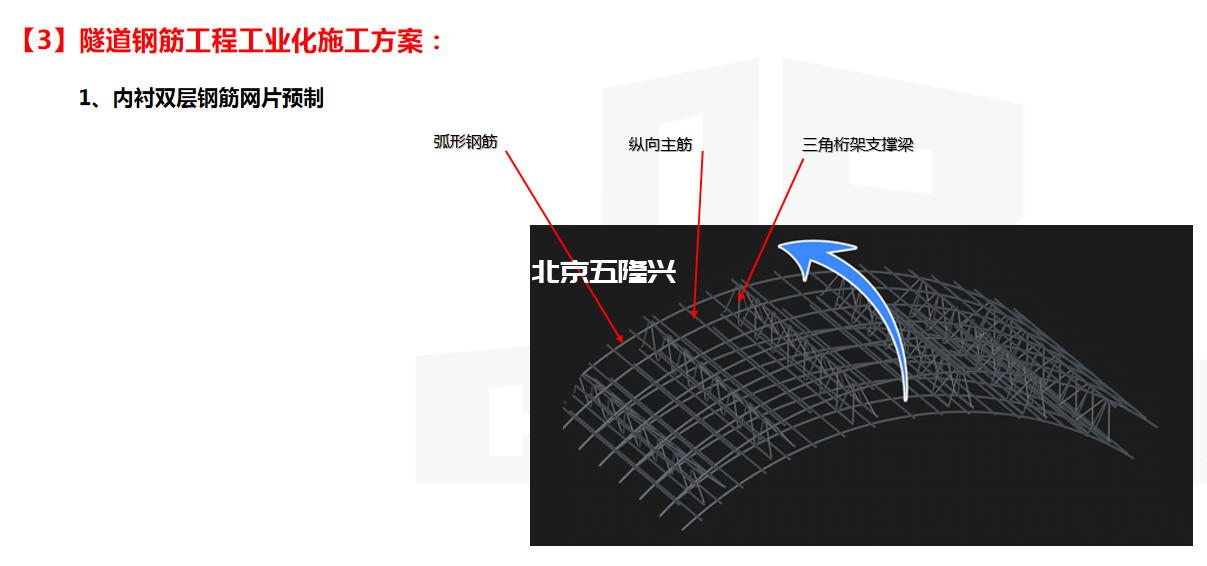

内衬双层钢筋网片示意图



• 采用内衬双层钢筋网片预制、安装、连接技术，可大大提高钢筋工程机械化、预制化、工业化施工。
• 工业化施工方式，可提高现场施工效率70%以上，减少现场施工人员约70%，提高建造的综合效益。
• 内衬双层钢筋网片的制作，可以采用成型机械制作，成本低且效率高、质量优。

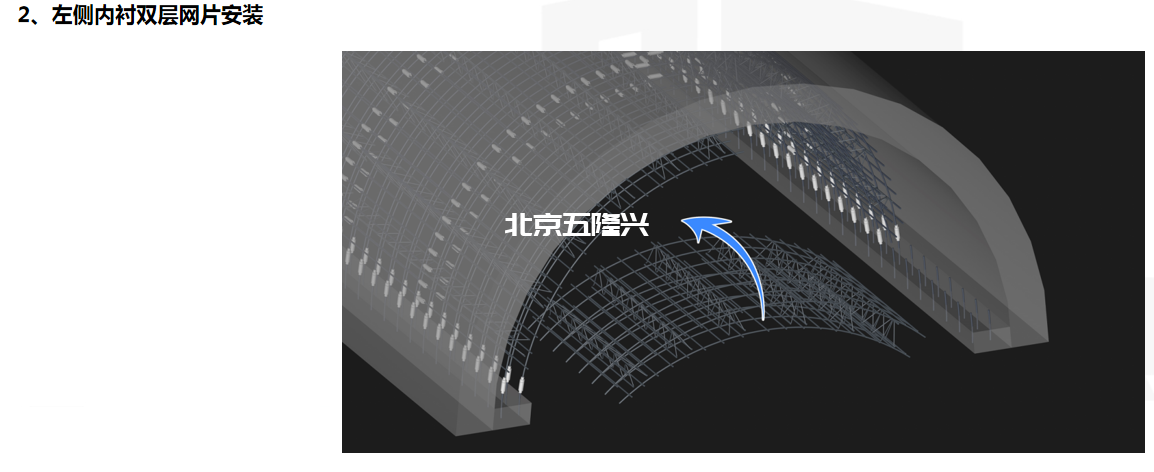

左侧内衬双层网片安装示意图



• 网片预制可在预制加工厂或隧道内。
• 网片提升安装装置，可利用隧道施工台车进行改造完成。

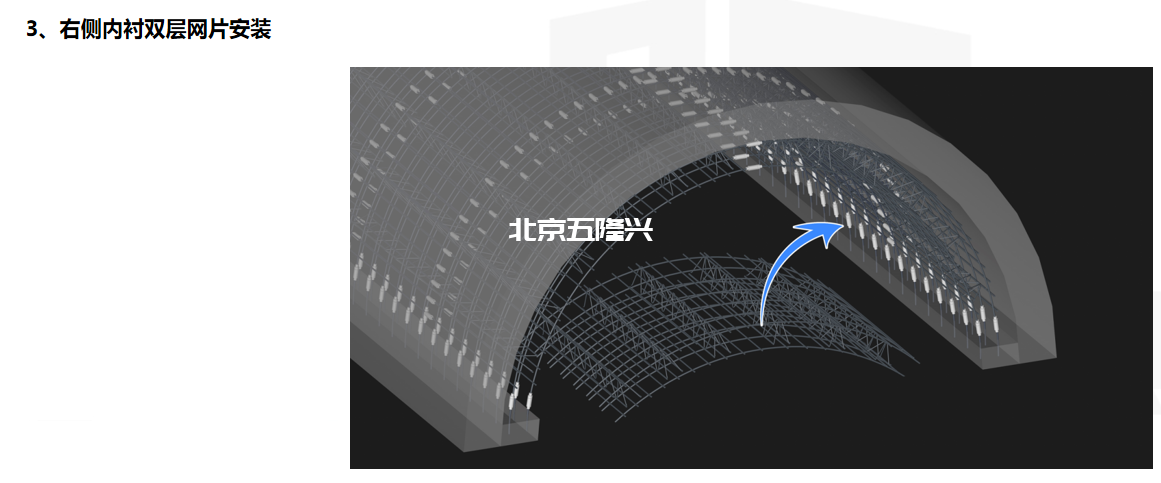

右侧内衬双层网片安装示意图

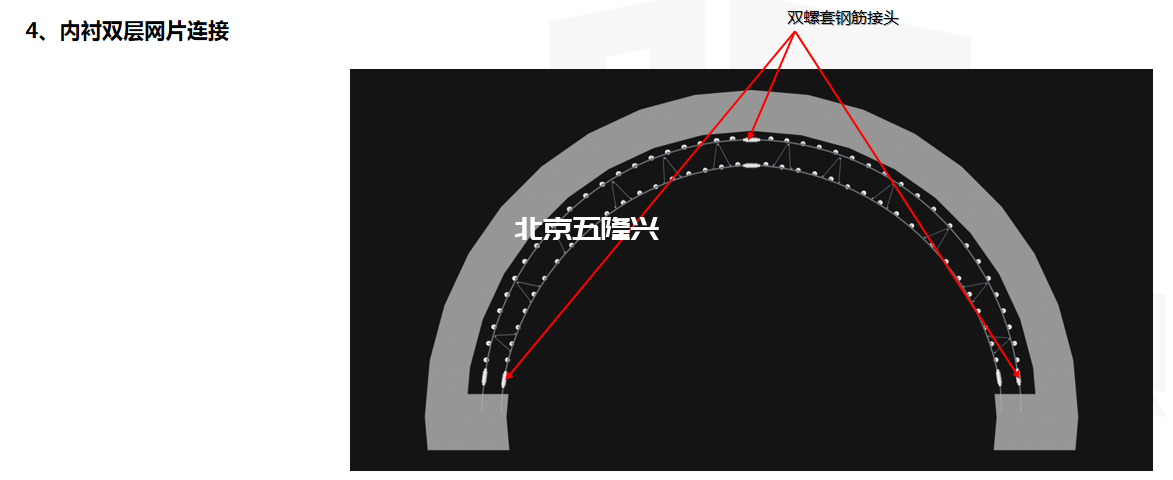

内衬双层网片连接示意图



内衬钢筋纵向主筋的连接，也可采用新型机械连接接头。为便于内层弧形钢筋与主筋的连接，建议设计时错开内外层弧形钢筋与主筋的位置。
